Transformadores de Alta tensión

 Reparando Transformadores de Alta tensión

Llegan al taller transformadores de diferentes tamaños y potencias normalmente por daños ocasionados por los rayos y  sobrecargas o también por mantenimiento para  cambiar el aceite y las juntas.

Se procede a destapar y hacer el diagnostico. Por ejemplo se procede con un banco de pruebas a detectar el fallo . Conectamos 380 volt a cada fase del primario y medimos con el tester el voltaje de salida (de Neutro a cada fase nos debe dar 6Volt y entre fases 12 volt ).

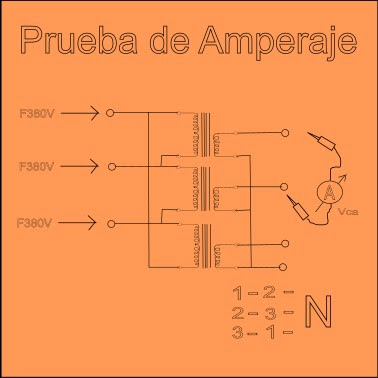

Luego se hace una prueba de corriente en corto circuito siempre con la tensión de 380v en el primario no da en el secundario con la pinza amperometrica de acuerdo a la potencia del transformador por ejemplo 70 amper de neutro a fases y la intensidad en el neutro no supera los 0,5 a 1 amper.

Haciendo click en este link podrás ver los transformadores en reparación (link a Instagram)

Transformador

Automatismos

 Automatismos

Una de tantas maneras de definir cual es el significado de Automatismos.

automatismo

1. m. Funcionamiento de un mecanismo, sistema o proceso por sí mismo, sin agentes exteriores:
   el automatismo hace despreciable el fallo humano.
2. fisiol. Ejecución de actos sin participación de la voluntad:
   el movimiento dada proponía el automatismo de la escritura.

automatizar conjugar ⇒

1. tr. Convertir en automáticos o involuntarios determinados procesos corporales o psíquicos:
   muchos actos corrientes se automatizan al cabo de algún tiempo.
2. Aplicar procedimientos automáticos a un aparato, proceso o sistema:
   han automatizado la biblioteca universitaria.

 Para ello tenemos que  aprender los conceptos  de programación  de microprocesadores

para nuestras tareas proponemos para nuestro  formación introducir Arduino para disminuir costos sin sacrificar la complejidad necesaria

Motor serie universal (Kit pedagógico)

 Motor serie universal (Kit pedagógico)

La idea es explicar la construcción y el funcionamiento de un motor serie universal

Por que universal la respuesta es simple

Se fabrica con chapas laminadas y prensadas al igual que el laminado de un Transformador así este cuando funciona con Corriente Alterna se eliminan las perdidas de Fucault en el hierro.

La construcción de este aparato en particular se debe a un diseño abierto para su mejor comprensión.

Realizándose con Freecad e imprimiéndolo en 3D

Explicación del armado del kit Educativo

Motor de CC y CA

Primero podemos definir a un "motor " como el dispositivo que convierte la corriente eléctrica en el trabajo mecánico.

El motor de corriente continua  funciona con una espira de cobre como conductor a cual se le aplica

una corriente eléctrica, esta crea dos campos magnéticos (flechas verdes) que se oponen a las líneas de fuerza de nuestros campos principales (N yS) del Imán (líneas amarillas)

En su circuito eléctrico  vemos la batería  y su colector (verde)



En la actualidad se utiliza en todo tipo de modelos y tamaños

y tiene la ventaja este principio de funcionamiento para usarlo también para corriente alterna

Sufriendo unas modificaciones constructivas.

Principalmente laminando sus campos tanto fijos (estator) o móviles (inducido)

Utilizado desde electrodomésticos  y herramientas (taladros, Amoladoras etc)

                                                         Explicación en el Kit educativo

Relés y Contactores

 Relés y Contactores

Un relé o un contactor esta pensado para comandar mas potencia grande con una señal de baja tensión.

El termino varia de acuerdo a la potencia de uso y fabricación.

¿ Como funciona ?

En esta imagen podemos ver una boina cuyo núcleo se magnetiza cuando le aplicamos una corriente y atrae la armadura. Esta pivotea y acciona los contactos

Estos pueden estar en contacto o no por lo tanto se conoce como normalmente abierto (NA) o normalmente cerrados (NC).

Como verán (C) es el contacto común

¿ Como se lo utiliza?

Acá podrán ver que la bobina esta alimentada con 12v por un pulsador y comando la etapa de potencia con una lampara que funciona con 220 volt

Contactor

Podemos decir que esta construido para potencias mayores.

Normalmente los encontramos para trabajos en 220V y 380V

monofásicos / trifásicos

AutoTransformador

 Auto Transformador

Este equipo es similar a un transformador convencional solo que  tiene un solo devanado y que tiene varias derivaciones. al tener una sola bobina NO ESTA DESCOPLADO  del la red por lo tanto hay que ver bien en que equipos se los instala.

En este circuito podemos ver el voltaje de entrada (voltage source) y su carga (load)

En esta imagen podemos observar como están hechas las conexiones para un autotransformador como reductor(a) o como ampliador de tensión (b)

En el diagrama (c) se ve un autotransformador con múltiples derivaciones.

En el diagrama (d) se ve una disposición toroidal (circular) como reductor de tensión a fricción

en el centro hay un eje rotativo que roza las espiras del devanado conmutando distintas tenciones

se lo conoce como Variac y son usados en Laboratorio.

Tipos de Transformadores

Tipos de Transformadores

Ya hemos visto en la presentación del tema ( transformadores) algunos sencillos clases de transformadores  pero cabe destacar que estos son algunos de ellos.

Transformadores Monofásicos

Circuito

Transformadores Trifásicos

Circuito

Auto Transformadores

 La diferencia es que no hay dos campo es un solo y no están desacoplados magnéticamente

Transformadores Toroidales con laminado de hierro

Se los puede ver en equipos donde hay que reducir tamaño

Transformadores toroidales de ferrita

Usados normalmente en electrónica
